스테인리스 연도

Double-wall Stack

스테인리스

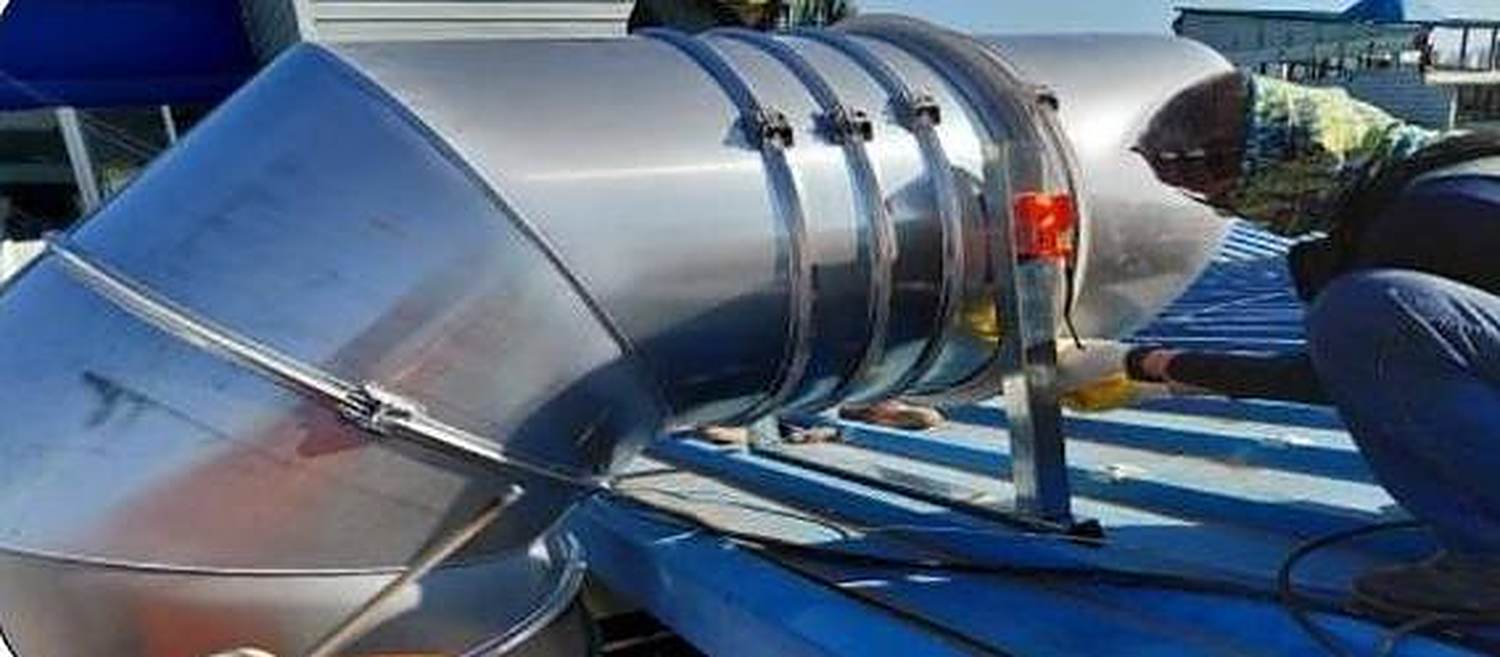

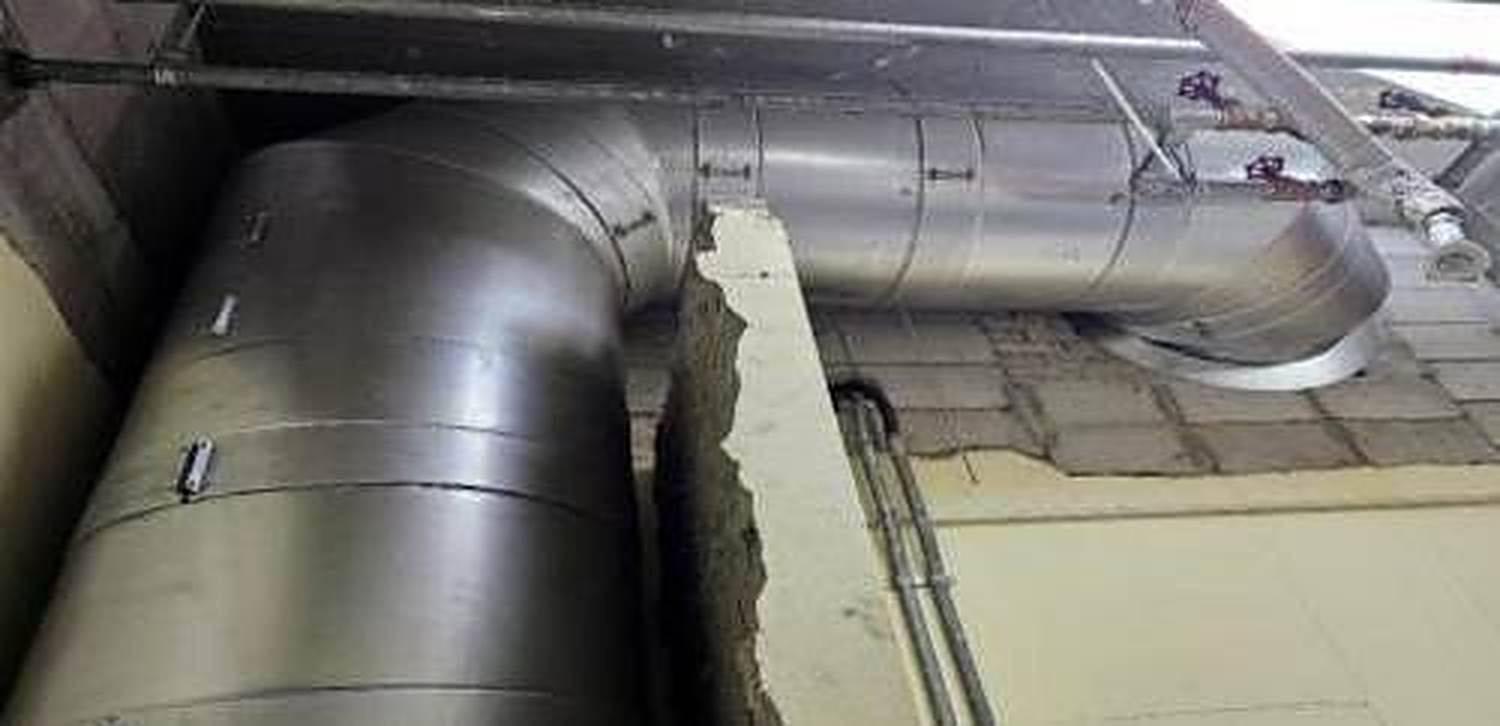

조립식 이중연도

열 손실을 최소화하는
25mm 공기 단열층

내부관과 외부 커버 사이에 25mm 공기 단열층을 형성하여 우수한 단열 효과를 발휘합니다. 고온 환경 등 현장 조건에 맞춰 추가 보온 시공이 가능하며, 외관이 미려하고 유지관리가 용이합니다.

Feature

Economy경제성

배관 외경을 최적화하여 연도 피트(Shaft) 설치 면적을 줄여 건물 공간 효율을 높이고, 정밀 조립식 구조로 현장 시공비를 절감합니다.

Durability내식성

내식성이 우수한 STS304 내부관을 적용하여 배기가스 속 화학 성분과 산성 응축수로 인한 부식을 효과적으로 방지하고 오랜 내구성을 유지합니다.

Insulation단열성

25mm 공기 단열층으로 기본 단열 성능을 확보하고, 고온 배관 등 현장 조건에 따라 맞춤 보온재 시공이 가능합니다.

Safety안전성

우수한 기밀성으로 유해가스 및 배기가스 누출을 완벽히 차단하여 안전한 배기 환경을 제공합니다.

Line-up

단관

STS304 내부관 단일 구성. 기계실 내부 노출 구간 등.

관경 D

공기단열 이중관

내부관 + 25mm 공기층 + 외부 커버. 표준 사양.

내부관 관경 D + 50A

보온 삼중관

이중관 외부에 보온재와 외장관을 추가 결합한 구조로, 옥외 노출 및 외기 온도가 낮은 구간의 열 손실과 결로 발생을 완벽히 방지.

50T D + 150A · 100T D + 250A

예) 인너관 300A 기준 → 이중관 350A · 50T 삼중관 450A · 100T 삼중관 550A

Specification

구분	~ Ø900	Ø1000 – 1500	Ø1600 ~	재질
내부관	0.8t	1.2t	1.5t	STS304
외부관 (옥외)	0.6t	0.8t	1.2t	STS304
외부관 (옥내)	0.8t	0.8t	1.2t	알루미늄 도금강판

표준 길이 977mm · 477mm. 연도 크기와 설치 여건에 따라 길이·재질·두께는 협의 조정합니다.

지지 철물	규격	설치 위치
입상 연도	앵글 25×25×3t 이상	각 층마다
수평 연도 · 평철	25×3t 이상	3m 이내

Components

MT / LT90도 합류관 / Y형 합류관수직 연도와 수평 배관을 연결하는 T자형 부속으로, 안정적인 배기 합류 및 방향 전환을 지원합니다.

PA하중 지지대수직 입상 연도의 자체 하중을 벽체 및 슬래브 구조물에 견고하게 분산·고정하여 배관의 처짐과 침하를 방지합니다.

FR유동 방지대배관의 하중을 지지하고 유동(흔들림)을 방지하기 위해 배관 외곽을 단단히 감싸 고정하는 행거(Hanger) 형태의 지지 부속입니다.

AG (또는 SS)길이 조절관배관 시공 시 현장 여건에 맞춰 배관의 전체 길이를 조절할 때 사용하는 부속입니다. 기본 길이는 477로 하며, 현장에 따라 AG477 또는 SS477로 명칭합니다.

VT카운터 플래싱지붕 및 옥상 관통부의 틈새를 밀폐하여 배관 외벽을 타고 흐르는 빗물과 외기 유입을 완벽히 차단하는 방수 부속입니다.

CH점검구배기가스 성분, 온도, 압력 측정 및 시료 채취를 위한 점검구로, 안전한 환경 검사를 지원합니다. (규격: Ø100)

SK삿갓연도 최상단에 설치되는 삿갓 형태의 마감 부속으로, 우수(빗물) 유입과 역풍을 완벽히 차단하며 원활한 배기 배출을 유도합니다.

VDC / HDC (또는 TC)드레인 엔드캡수직(VDC) 및 수평(HDC) 연도 말단에 설치되어, 관내 발생한 산성 응축수와 유입된 빗물을 원활히 배출하고 배관 부식을 방지하는 마감 부속입니다.

FD / CF플랜지 어댑터보일러 및 냉온수기 출구 규격에 맞춰 상대 플랜지에 연도 관 용접 또는 맞춤 플랜지(평철·철판)를 자체 제작·용접하여 배기가스 누출을 완벽 차단합니다.

BJ벨로즈 조인트발전기 배기 라인에 전용으로 적용되는 부속으로, 고온의 배기가스 통과 시 발생하는 배관의 열팽창 및 수축을 흡수하는 역할을 합니다.

EL엘보 45° · 90°연도의 배기 방향을 전환하는 부속으로, 표준 각도 외에도 현장 요구에 맞춘 모든 비규격 각도 정밀 맞춤 제작이 가능합니다.
